Sandwich Panel

EPS Sandwich Panel

BASIC DESCRIPTION

EPS Sandwich Panel merupakan salah satu material bangunan yang baru – baru ini digunakan. Berbahan dasar plat alumunium komposit di kedua bagian sisi yang mengapit bahan polystryrene dan ditekan menggunakan mesin serta pada bagian permukaan dilapisi oleh lem berkekuatan tinggi.

EPS Sandwich Panel is one of new building materials, it is composited by outer steel plate in both side and between that is polystryrene, humidified and pressed by computer-controlled machine and covered high strength glue on the surface.



The allowable maximum span for EPS Sandwich Panel (m) (Application: roof board)

Thickness(mm)

Load(kg/m)

50

75

100

150

200

50

3.5

4.2

4.2 6.0 7.0

100

2.6

3.2

3.6 4.5 5.3

150

1.8

2.6

2.8

3.6 4.2

200

1.3

2.0

2.5

3.0 3.5



The allowable vertical load for EPS Sandwich Panel (kg/m) (Application: wall board)

Thickness(mm)

Load(kg/m)

50

75

100

150

200

2.5

1400

2500

3400

5000

7000

3.3

1100

2000

2700

4700

6800

4.0

800

1600

2400

4200

6200

5.0

700

1400

2100

3800

5800

5.5

600

1200

1800

3500

5400

6.0

500

1000

1600

3300

5000



FEATURE

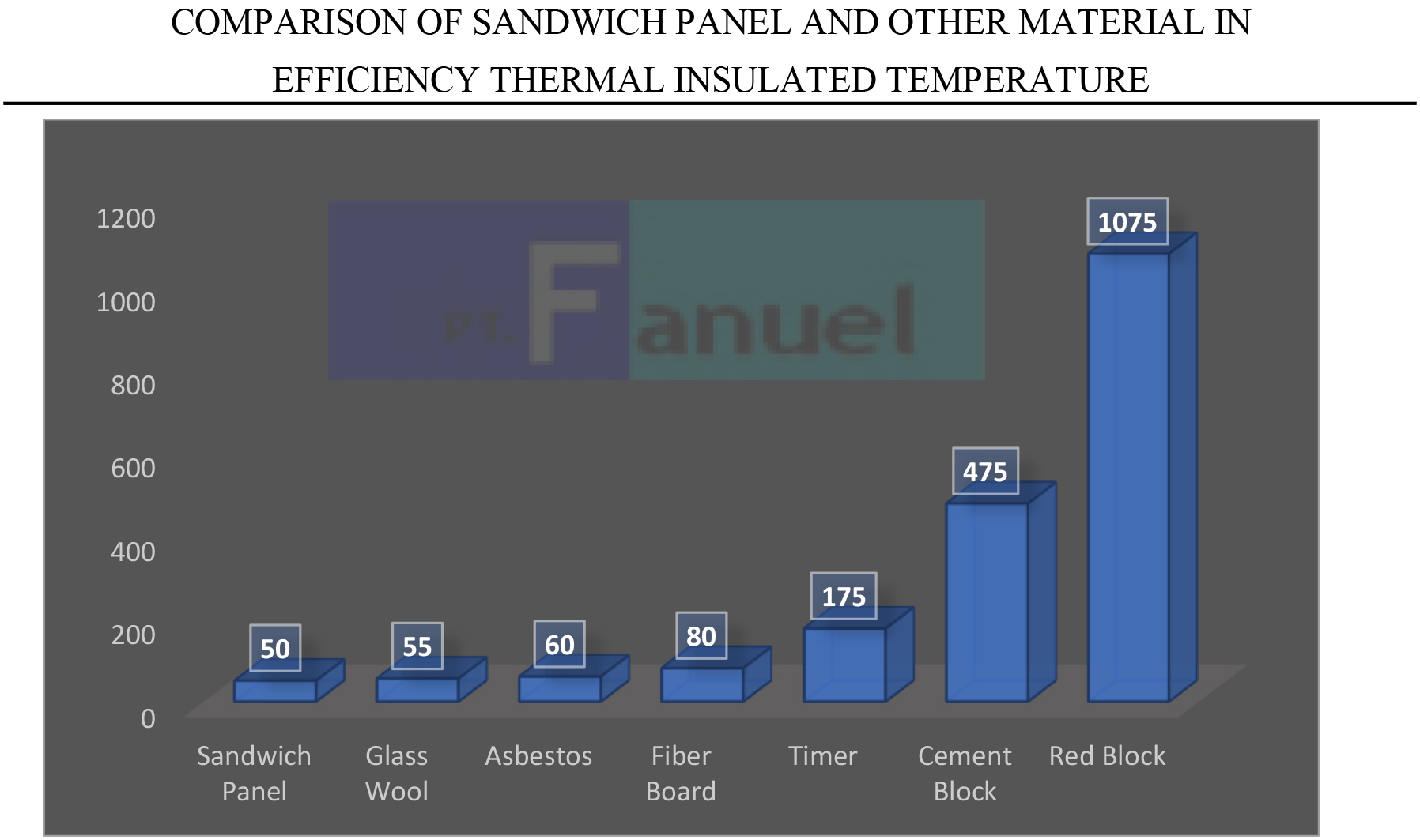

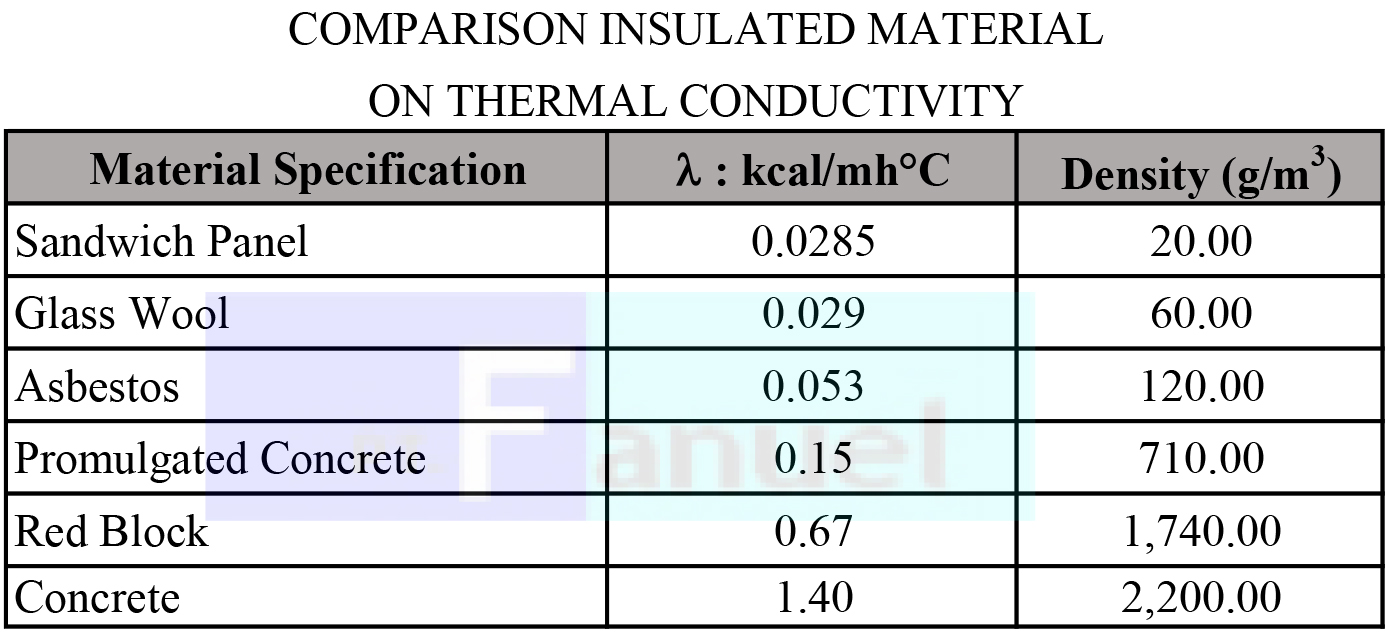

 Dengan berat material yang hanya 10 – 14 Kg/m², merupakan kelebihan pada tingginya efisiensi pemasangan seperti waktu pemasangan, kapasitas ‘bearing’ yang tinggi, kekakuan yang tinggi, harga lebih rendah daripada material lain, baik digunakan untuk isolasi termal, suara dan retensi kelembaban dengan konduktivitas termal rata – rata : 0.032 Kcal/( m².H.°C).

Weight 10-14 Kg/m², there has advantages in high installation efficiency like short construction period, high bearing capacity, higher integral rigidity, lowest price than other building material, good in thermal insulation, sound insulation and moisture retention with average thermal conductivity : 0.032 Kcal/( m².H.°C).

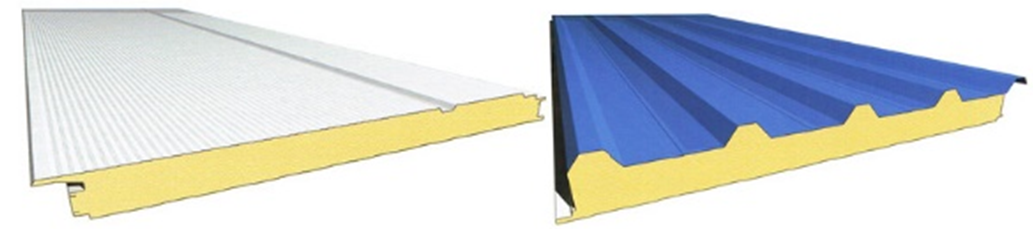

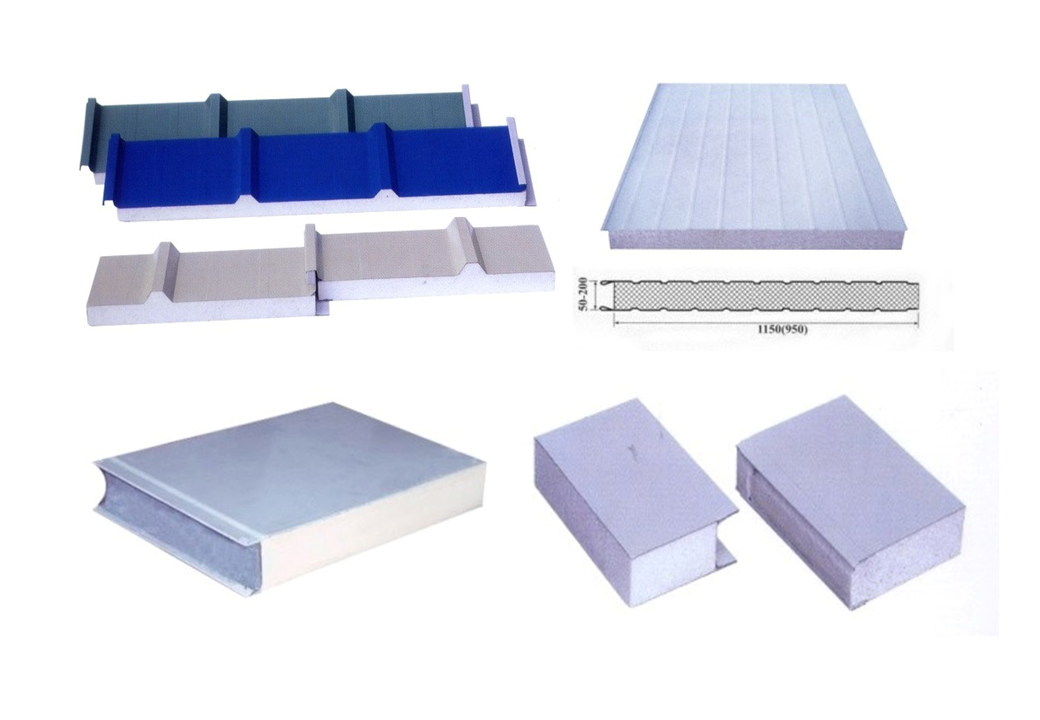

 EPS Sandwich Panel Roof & Wall



Untuk aplikasi, material ini dapat dikatakan material yang serbaguna, material ini bisa menjadi dinding luar/eksterior, dinding dalam/interior, plafon dan atap. Untuk penggunaan dinding luar dapat di aplikasikan secara vertical maupun horizontal.

The use of this sandwich panel is multi purpose material, it can be as an exterior wall, interior wall, ceiling and roofing. For exterior wall we can install it vertically and horizontally.

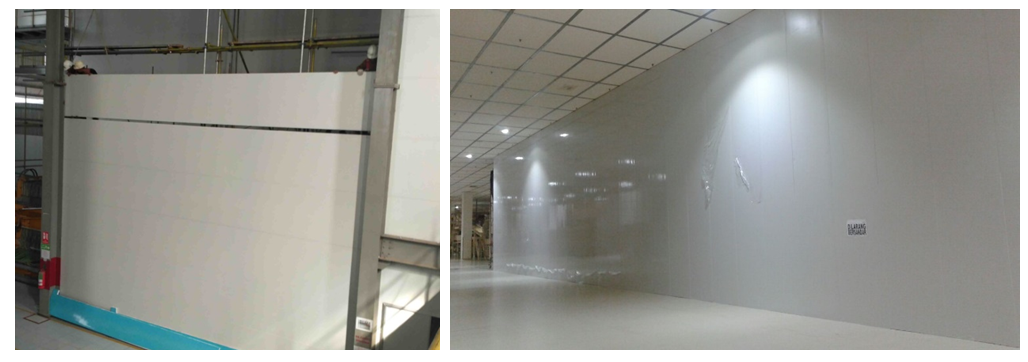

Horizontal & Vertical (Sampoerna Project) Installation for Interior Wall

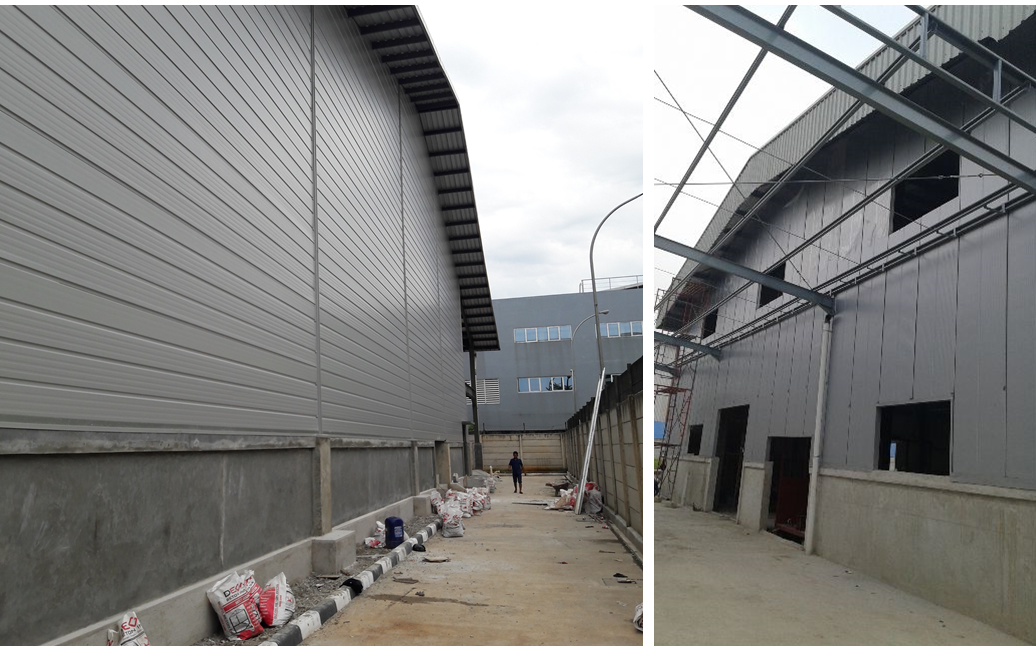

 Horizontal (CGN Project) & Vertical (EHWA Project) Installation for Exterior Wall



Di lain kondisi, EPS sandwich panel dapat digunakan untuk 2 macam tipe ruang yaitu semi-clean room dan clean room. Perbedaan dari kedua tipe ruangan adalah penggunaan flashing dan aksesorisnya.

For other condition, EPS sandwich panel can used as semi-clean room and clean room type. The different between clean room and not is in the use of flashing or accessories.

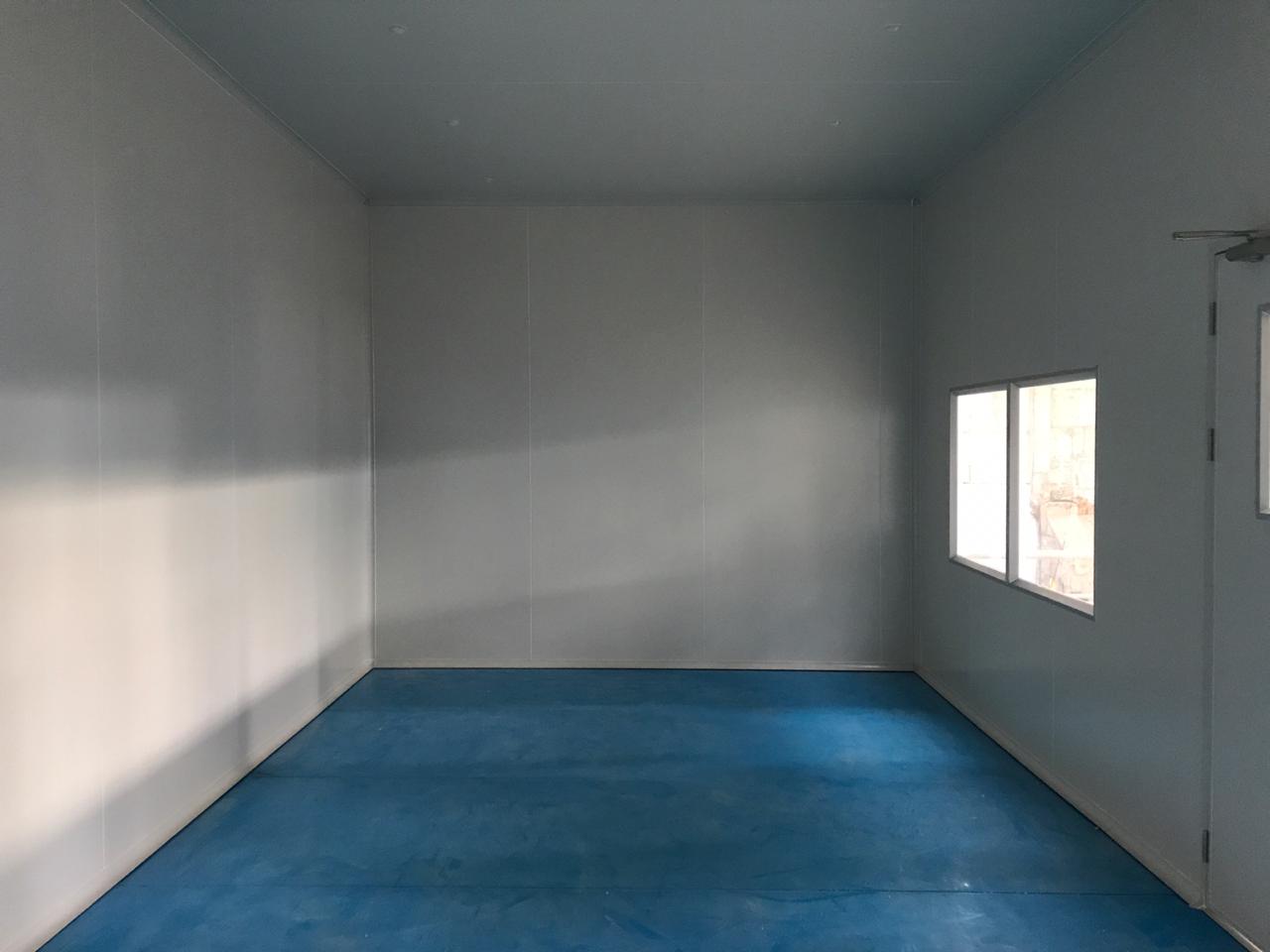

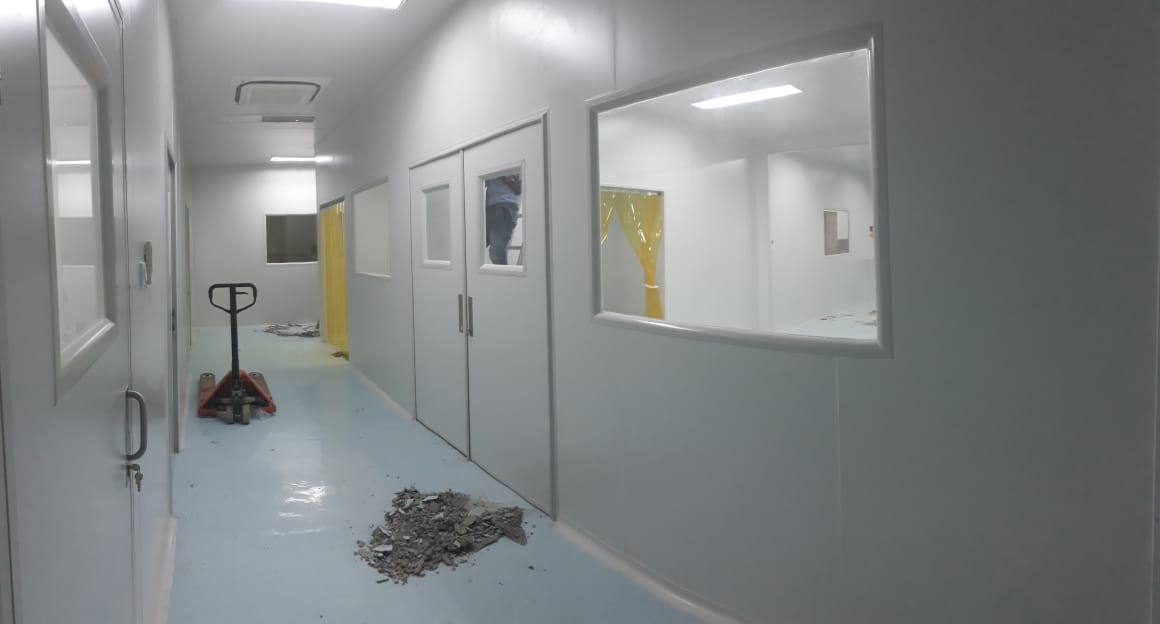

 Clean room type (Nose Herbalindo Project) with Curving Accessories



Di sisi lain, EPS sandwich panel juga dapat digunakan sebagai modul smart-home.

For other condition, EPS Sandwich Panel can be build as smart home module.

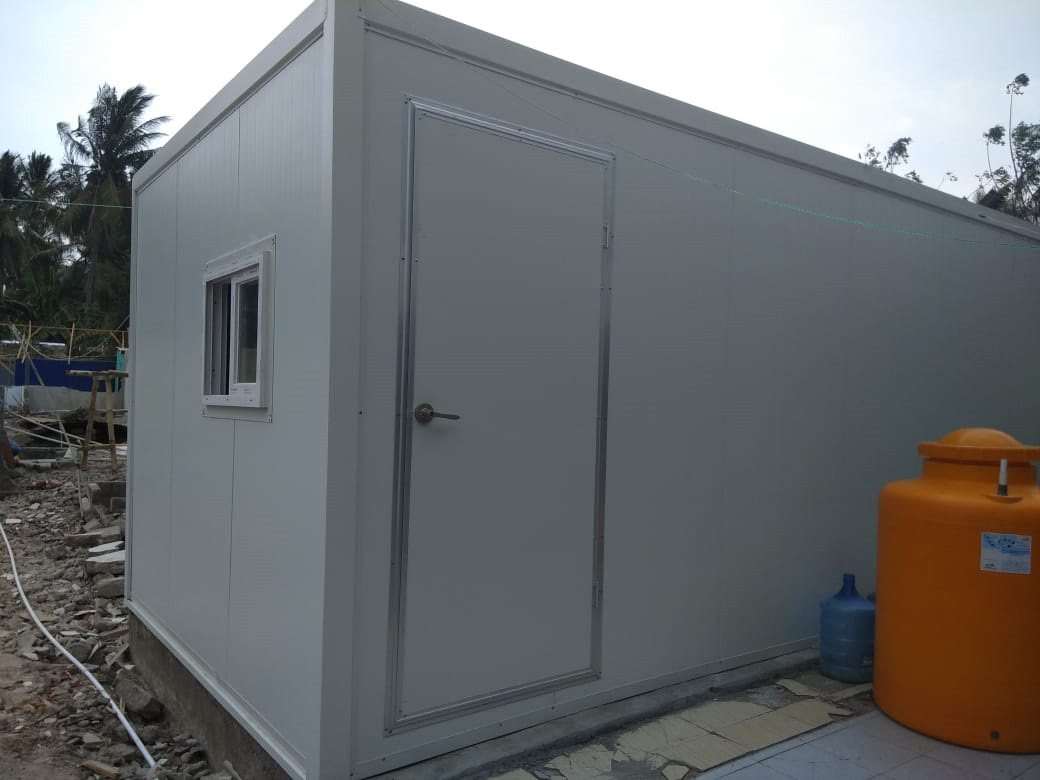

 Disaster Responses House in Lombok Project

Panjang dari material ini dapat ditentukan sesuai dengan permintaan desain serta kendaraan saat di proyek. Dan untuk produk pintu EPS sandwich panel, kami memproduksi terlebih dahulu lalu mengirimnya 1 set siap pasang.

The length of panel can be confirmed with designed demand and transportation for the actual project. For the EPS sandwich panel door we produce it first at our warehouse and delivery in 1 set and ready to install, for example swing door and sliding door.

COATING TYPE

Kami memiliki beberapa tipe coil dari sandwich panel berdasarkan pada tujuan pemakaian :

We have several type of sandwich panel coil coating based on purpose :

-         PE Coating

-         Food Safe Coating

-         Food Grade Coating

-         Anti-bacterial Bluescope Coating

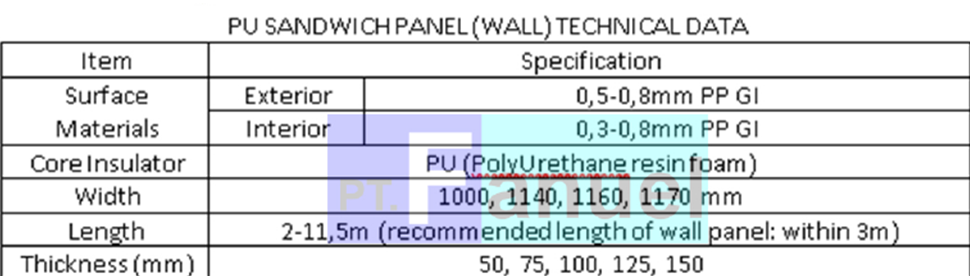

PIR / PU SANDWICH PANEL

PU Cool Room Indofood Project

BASIC DESCRIPTION

Sebagai Polyisocyanurate Resin Foam, sangat bagus untuk insulasi panas dan api (BS class 0 and EN ISO class 1). Pengaplikasian material ini pada ruangan yang membutuhkan suhu rendah maupun tinggi seperti Cold storage, Cold room partisi pabrik, ruang produksi.

As a Polyisocyanurate Resin Foam, it is excellent in heat insulation and fire safety (BS class 0 and EN ISO class 1). Application of this material can be use as cold storage, cool room, industrial factory building, warehouse, modular cold storage, etc.



 PU Cool Room Indofood Project

FEATURE

Mempunyai berat 40 - 42 Kg/m², material ini mempunyai insulasi panas yang baik dan dapat mempertahankan suhu sampai 0.0175 Kcal (m2.H.°C). bahan dasar material yang kaku dan dengan daya pikul yang tinggi, pada sambungan antar dinding sandwich panel mengadopsi system socket sehingga membuat proses pemasangan sangat mudah.

Weight 40 – 42 Kg/m², this material good in heat insulation and heat preservation up to 0.0175 Kcal (m2.H.°C). have a high rigidity and bearing capacity, for connection joint berween wall board adopt socket installation then it makes installation very easy.



COMPOSITION STRUCTURE

Permukaan atas dan bawah menggunakan plat galvanis dengan busa Polyisocyanurate di bagian tengahnya, untuk plat galvanis dapat diganti menggunakan plat baja yang telah dilapisi cat, plat baja zincalume, serta dengan coating untuk aneka fungsi seperti anti-bacterial, CRP, anti-static, food grade dan ekonomis.

For this material upper and lower surface are metallic plate with Polyisocyanurate Foam in the middle, the surfaced metallic plate can be used color steel plate, galvalume, steel plate, aluminized steel plate, color embossed plate and with specific coating like anti-bacterial, CRP, anti-static, food grade and economical type.

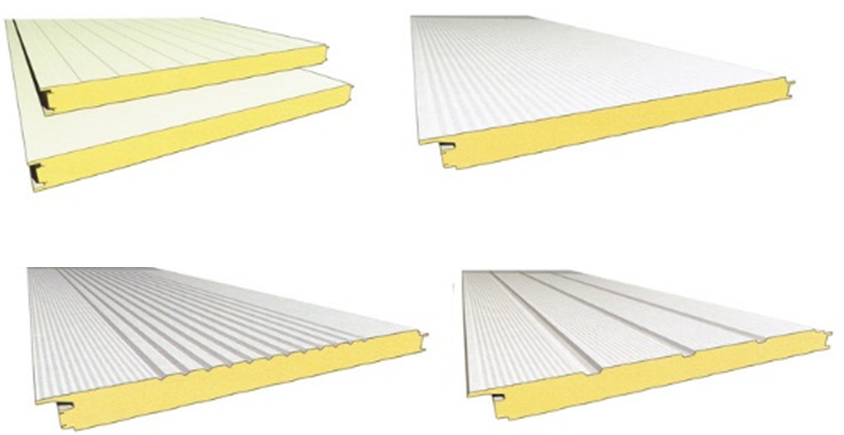

PIR / PU Sandwich Panel

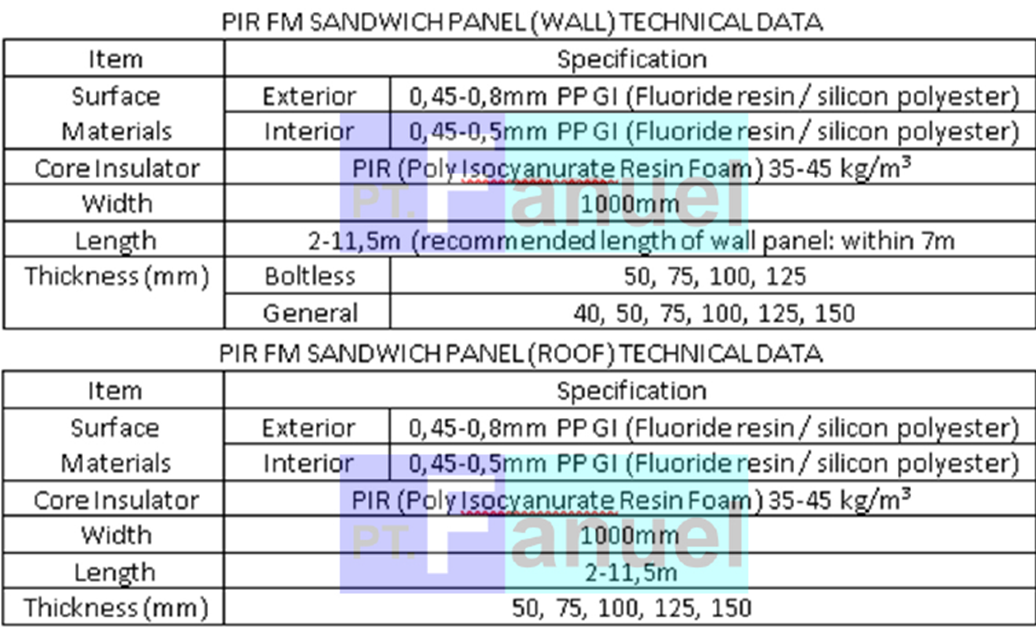

PIR FM APPROVAL

PIR FM Approval Bayer Project

BASIC DESCRIPTION

Material ini memiliki karakteristik yang sama dengan material PIR yang sebelumnya namun PIR FM Approval ini memiliki keunggulan dan penggunaan yang lebih khusus lagi yaitu mempunyai sertifikat FM Global Approval dan telah terkonfirmasi sebagai material ‘fire safety’ dengan predikat ‘A-Class’ dari ASTM E84 yang berstandar internasional.

This PIR type same characteristics with other PIR sandwich panel but this type more specific use and advantages like has certificate of FM Global Approval and already confirmed that fire safety of Polyurethane boards ‘A-Class’ by ASTM E84 test of International Standard.

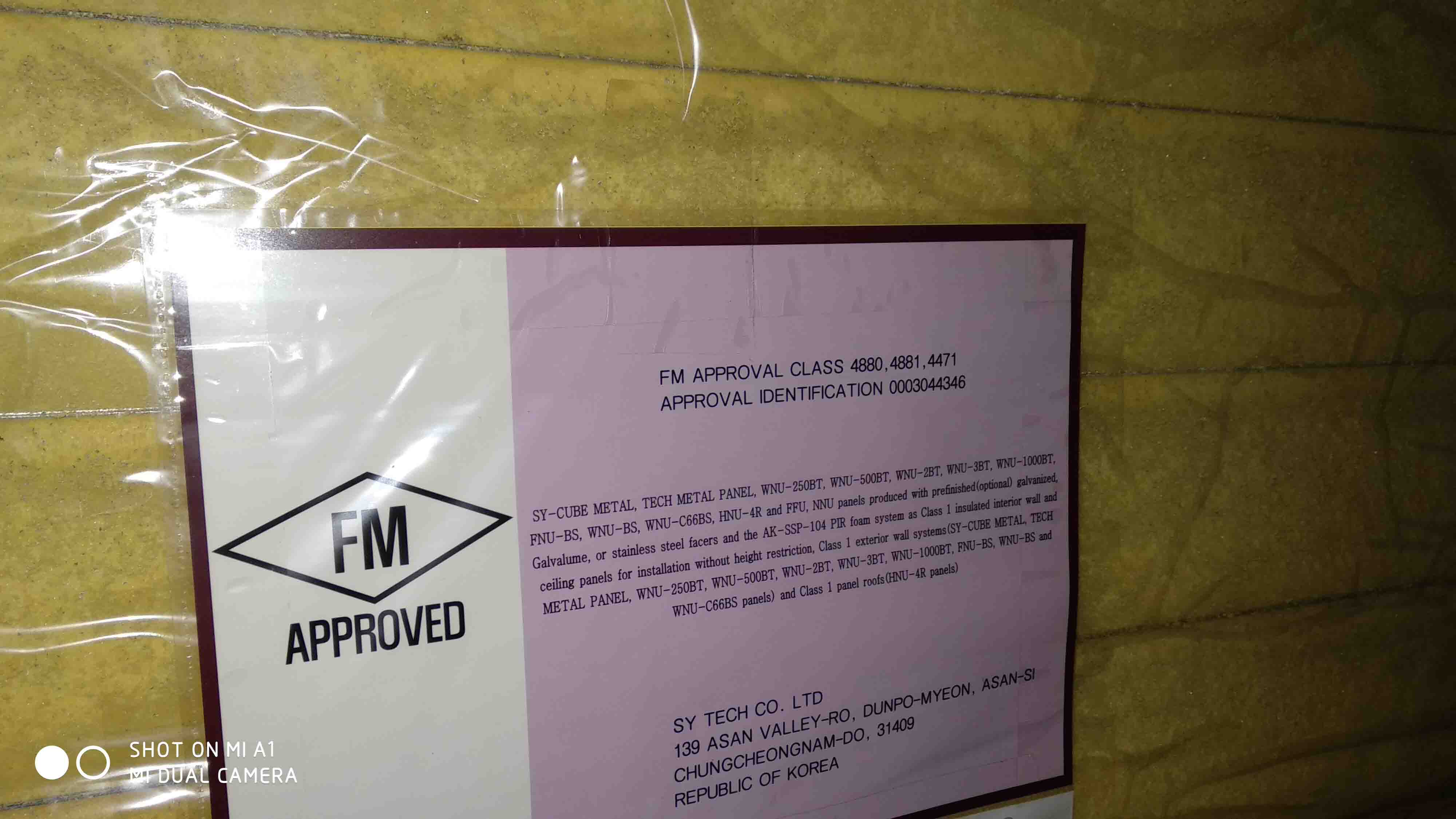

PIR FM Approval Sandwich Panel



Sertifikat yang dimiliki antara lain :

1. FM 4880 Certificate ( fire safety standard )

2. FM 4881 Certificate ( fire safety of exteriror walls and structural design )

3. FM 4471 Certificate ( safety roof fire and structureal design )

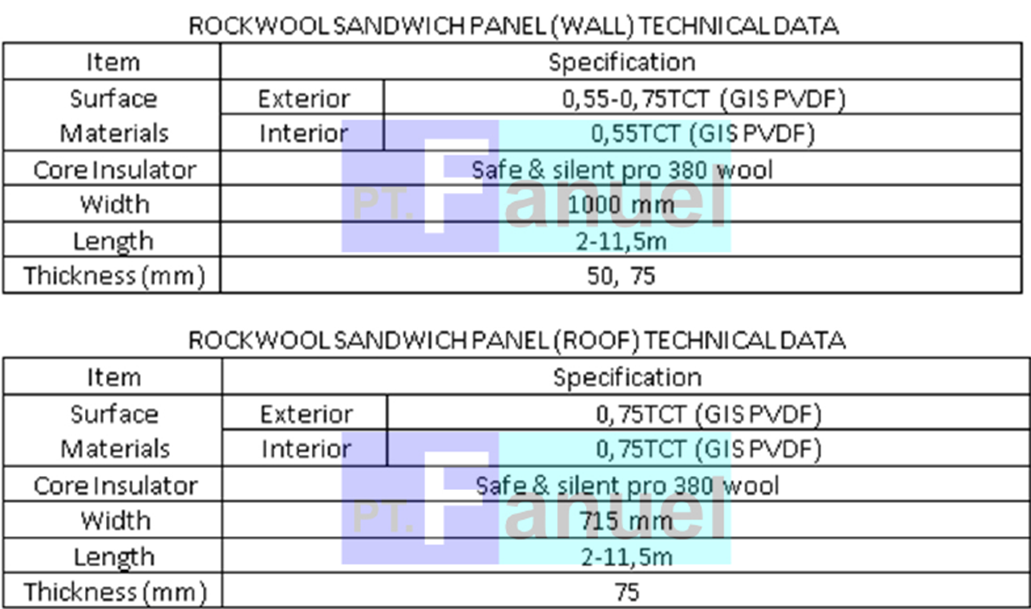

ROCKWOOL SANDIWCH PANEL

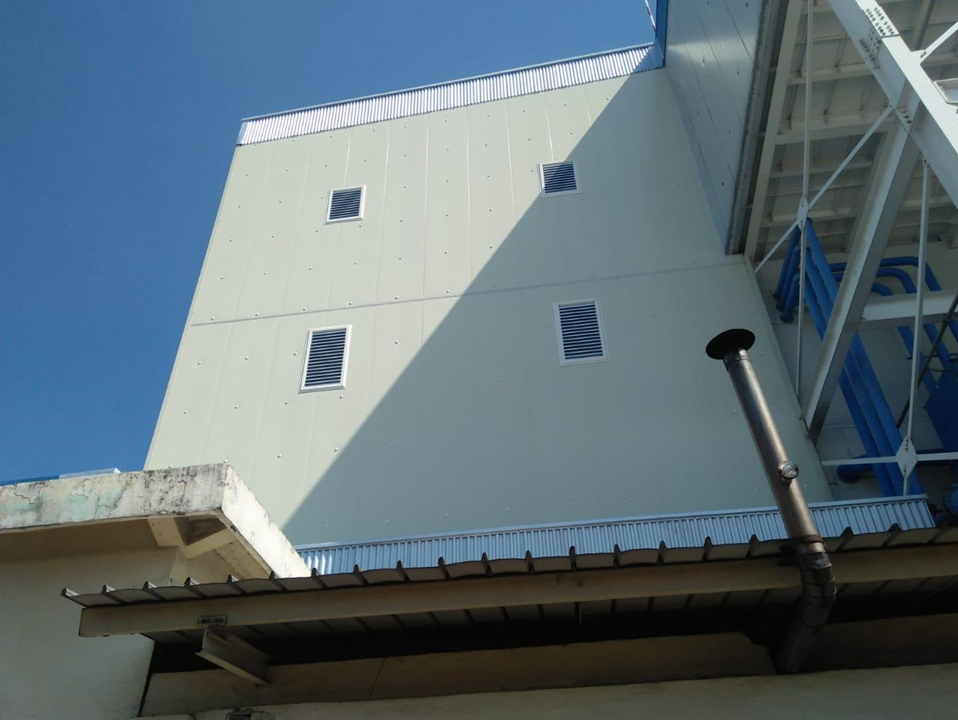

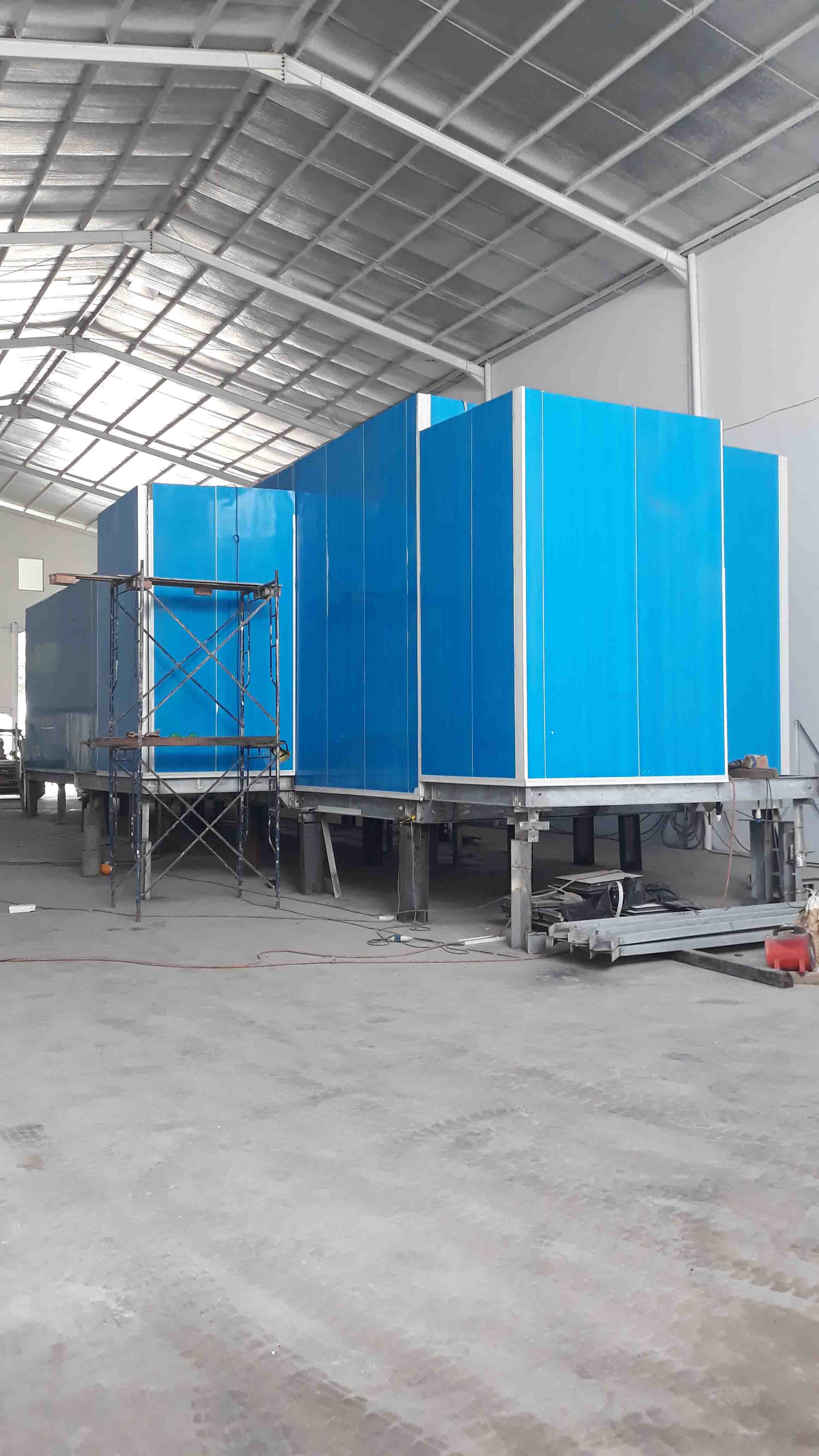

Rockwool Sandwich Panel in Siemens Project

BASIC DESCRIPTION

Sandwich panel rockwool berfungsi untuk bangunan yang membutuhkan proteksi kebakaran dengan standard yang tinggi, material ini berbahan dasar batuan basal yang dipanaskan hingga cair pada suhu 100°C lalu di olah menjadi serat serat wol yang dirajut secara vertical, lalu seperti material sandwich panel yang lain, serat yang telah dirajut dilapisi dengan bahan logam pada kedua sisi permukaannya.

Rockwool sandwich panel is applicable to the project which needs fire protection with higher requirements. This material from rock that melted then processed in to wol fiber which knitted vertically and then pressed by steel plate in both side.

Rockwool Sandwich Panel in Chandra Asri Project

 Material ini memiliki satu langkah lebih maju daripada penggunaan rockwool secara konvensional untuk dinding dan atap yang mengedepankan efisiensi waktu dan instalasi pada Gedung – Gedung pembangkit listrik, ruang genset, turbin house, startup boiler dan banyak lagi yang dapat di aplikasikan untuk bangunan industri dan komersial.

Panels system provides an one step solution in the form of insulated wall and roof for easy and quicker construction of Power Plant Turbine Generator Building, DG set Power Project Building, Driers, Ovens and other industrial and commercial building.

FEATURE

Sandwich panel rockwool memiliki efek yang signifikan pada transmisi suara, cocok digunakan untuk insulasi suara sesuai kebuyuhan yang tinggi, dampak lebih tinggi bila menggunakan atap rockwool membuat kebisingan yang ditimbulkan oleh hujan menjadikan suara dalam ruangan juga menurun secara signifikan.

Rockwool sandwich panel has a significant effect on the noise transmission, especially suitable for sound insulation with higher requirements, after use rockwool roof board, indoor noise is also decreased significantly which is caused by rain impact.



Load with Pressure / Suction hypotheses (Kg/m²) Sheet thickness 0,5

Distance between supports (m)

Panel thickness(mm)

1,50

2,00

2,50

3,00

3,50

4,00

5,00

50

166/185

126/144

86/102

62/82

49/63

29/49

17/37

80

196/216

169/144

134/151

112/126

92/112

80/91

52/65

100

236/255

175/189

157/172

143/162

122/137

96/112

70/81

120

333/358

309/335

239/260

195/218

155/172

121/135

90/98

Setelah dilakukan pengujian, sesuai dengan ISO 717/82 dan UNI 18270/7, insulasi suara rockwool yang memiliki kepadatan 100 kg/m³ bisa mencapai RW : 29 – 30 Db.

After test, in accordance with the standard ISO 717/82 UNI 18270/7, the sound insulation of rockwool sandwich panel is 100 kg/m³ density can be reach RW : 29 – 30 dB.

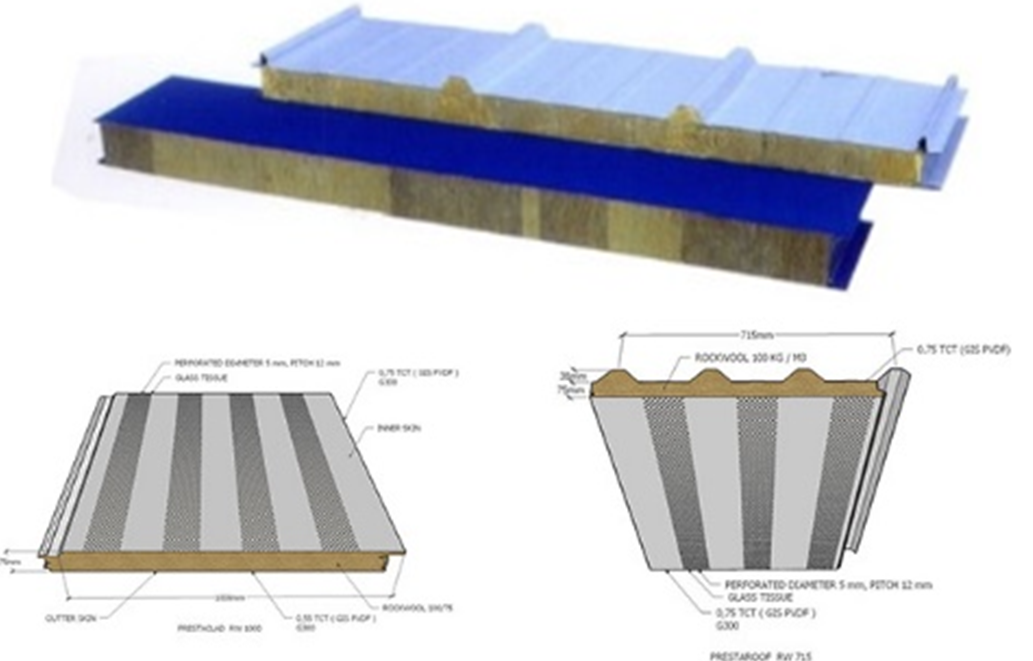

 Rockwool Sandwich Panel

Bahan inti sandwich panel rockwool adalah salah satu bahan yang tidak dapat terbakar, sehingga material ini memiliki ketahanan api yang bisa melebihi 1000°C. dan juga menurut otoritas di Italia Instituto Giordina s.p.a, batas ketahanan api material ini adalah 120 menit untuk ketebalan 100 mm dan 60 menit untuk ketebalan 50 mm. Klasifikasi ‘class’ untuk ketahanan api sandwich panel rockwool dengan ketebalan 50 – 75 – 100 mm adalah 0/1 class. (klasifikasi ‘class’ dari yang tertinggi sampai terendah adalah 0,1,2,3,4,5 ‘class’)

Rockwool core materials is one of non-combustible materials, so this material has fire resistance which reach 1000°C and also according to the determination of Otaly authority-instituto Giordano s.p.a, the fire resistance limit of rockwool sandwich panel is  120 minutes for 100 mm thickness and 60 minutes for 50 mm thickness. The fire resistance grade of rock wool sandwich panel with thickness 50 – 75 – 100 mm is 0/1 class (classification class from highest to the lowest is 0,1,2,3,4,5 class)
